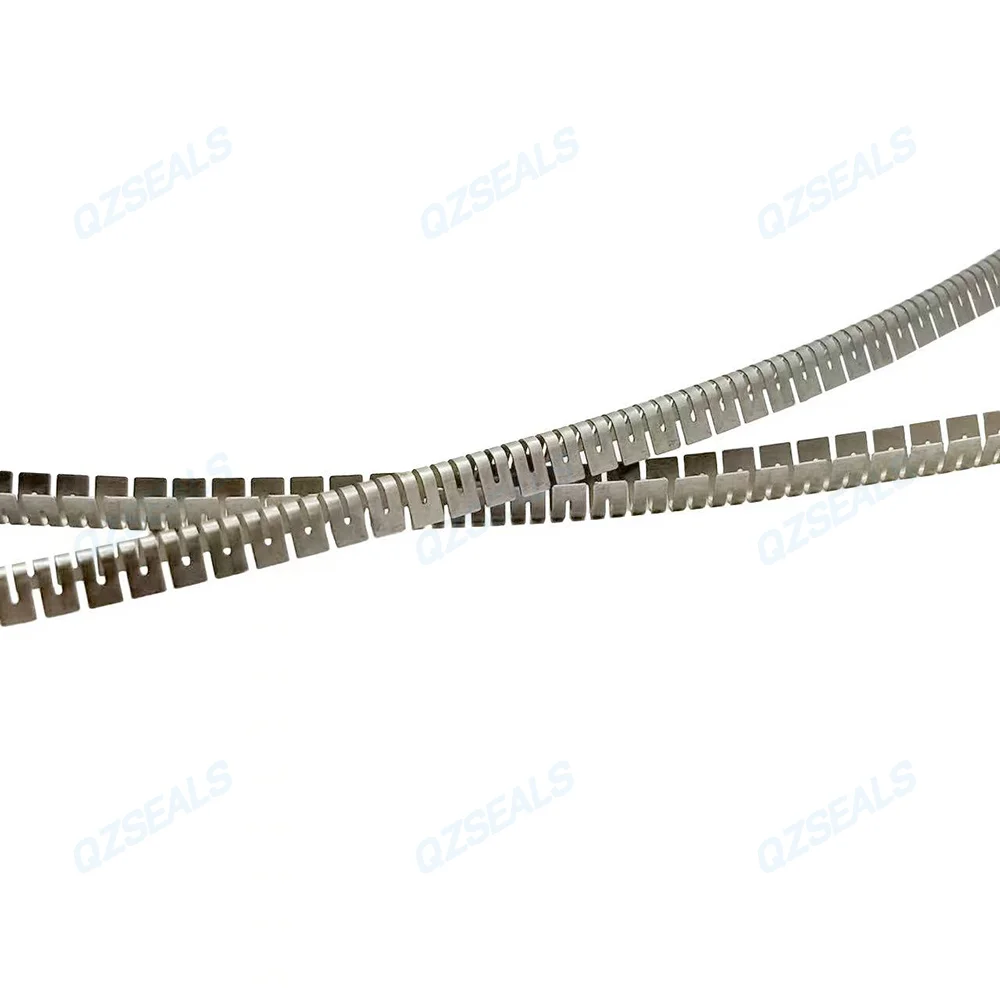

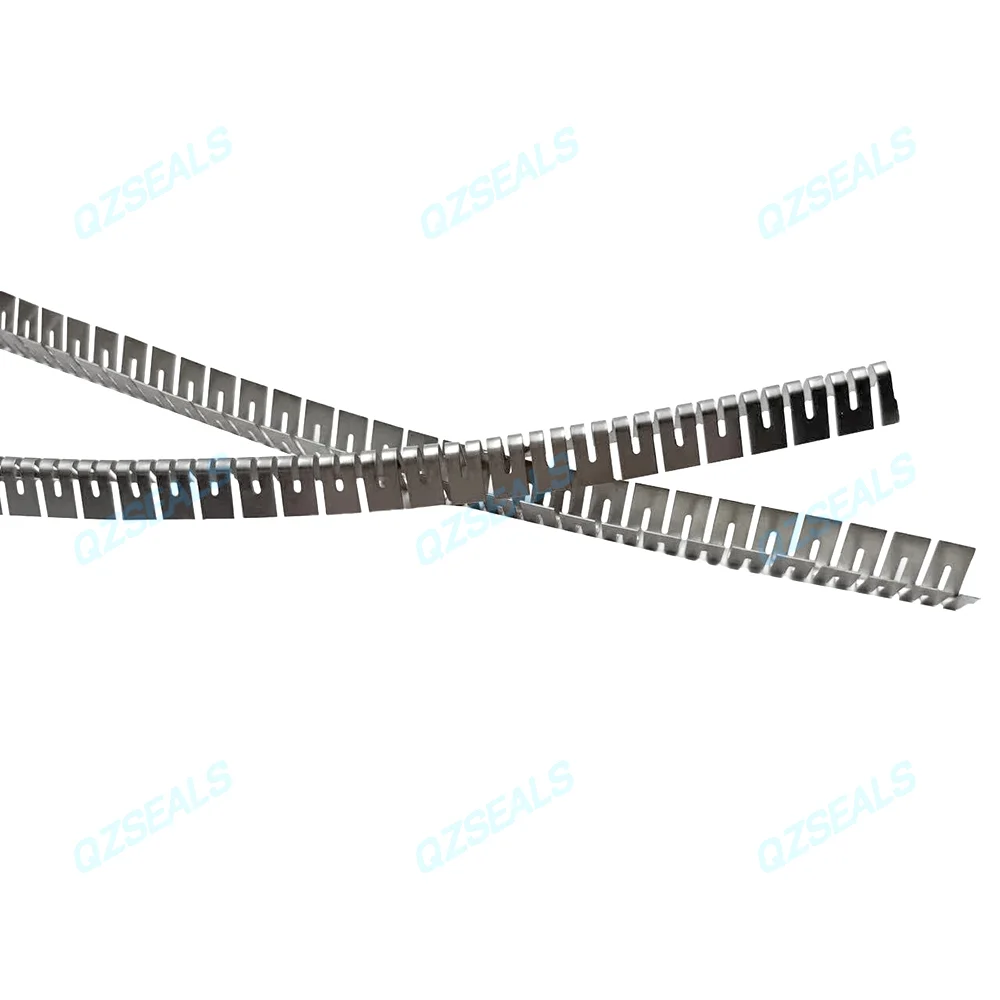

Material de resorte de meandro alternativo:
SS301/1.4310
Buena soldabilidad, resistencia al desgaste superior y resistencia a la fatiga en comparación con SS304, adecuada para temperaturas de hasta 500 °F.
SS304
Excelente maquinabilidad con alta tenacidad; ideal para aplicaciones de hasta 450°F.
SS316
Mejorado con molibdeno para una estructura resistente a la corrosión; ideal para aplicaciones de hasta 400°F.
C-276
Hastelloy C-276: Resistencia a la corrosión superior en una amplia gama de ambientes corrosivos.
Incolo 718
Excelente rendimiento integral con resistencia superior a la fatiga, radiación, oxidación y corrosión; ideal para aplicaciones entre -253°C y 700°C.
Elgiloy
Aleación no magnética Co-CR-Ni-Mo diseñada para los entornos ácidos y corrosivos más duros, con resistencia a la corrosión superior y alta resistencia a la fatiga; ideal para aplicaciones de -454°C a 800°C.
Tamaño de resorte de meandro (todos los tamaños están en métrica)
| presupuesto | Altura H | apertura | Espesor de material C |
| 1,2 × 1,2 × 0,08 | 1.2 | 1.2 | 0.08 |
| 1,2 × 1,2 × 0,1 | 1.2 | 1.2 | 0.1 |
| 1,5×1,5×0,1 | 1.5 | 1.5 | 0.1 |
| 1,9 × 1,95 × 0,1 | 1.9 | 1.95 | 0.1 |
| 2.0×2.0×0.12 | 2.0 | 2.0 | 0.12 |
| 2.0×2.0×0.15 | 2.0 | 2.0 | 0.15 |
| 2,5×2,5×0,08 | 2.5 | 2.5 | 0.08 |
| 2,5 × 2,5 × 0,1 | 2.5 | 2.5 | 0.1 |
| 2,8 × 2,8 × 0,15 | 2.8 | 2.8 | 0.15 |
| 2,8 × 2,8 × 0,2 | 2.8 | 2.8 | 0.2 |
| 3,5×3,5×0,15 | 3.5 | 3.5 | 0.15 |
| 3,5 × 3,5 × 0,2 | 3.5 | 3.5 | 0.2 |
| 4.0×4.0×0.15 | 4.0 | 4.0 | 0.15 |
| 4.0×4.0×0.2 | 4.0 | 4.0 | 0.2 |
| 4,5×4,5×0,15 | 4.5 | 4.5 | 0.15 |
| 4,8 × 4,8 × 0,2 | 4.8 | 4.8 | 0.2 |
| 6,0 × 6,3 × 0,2 | 6.0 | 6.3 | 0.2 |
| 8.5×9.0×0.25 | 8.5 | 9.0 | 0.25 |
| 8.7×9.25×0.5 | 8.7 | 9.25 | 0.5 |
| 11,5×12,5×0,3 | 11.5 | 12.5 | 0.3 |
¿Por qué elegir resortes en V para sellos energizados por resorte?
Rendimiento duradero en condiciones extremas como alta presión, vacío y amplios rangos de temperatura.
Aplicaciones versátiles en sistemas hidráulicos, bombas, compresores y equipos de procesamiento químico.
Eficiencia de sellado optimizada para movimientos rotativos y alternativos.
QZSEALS – Soluciones de sellado fiables
En QZSeals, nos especializamos en sellos y sellos de sellos energizados de alta calidad. Nuestros resortes de meandro/resortes en V/resortes en voladizo están fabricados con un estricto control de calidad, lo que garantiza un rendimiento confiable, una larga vida útil y precios competitivos.
