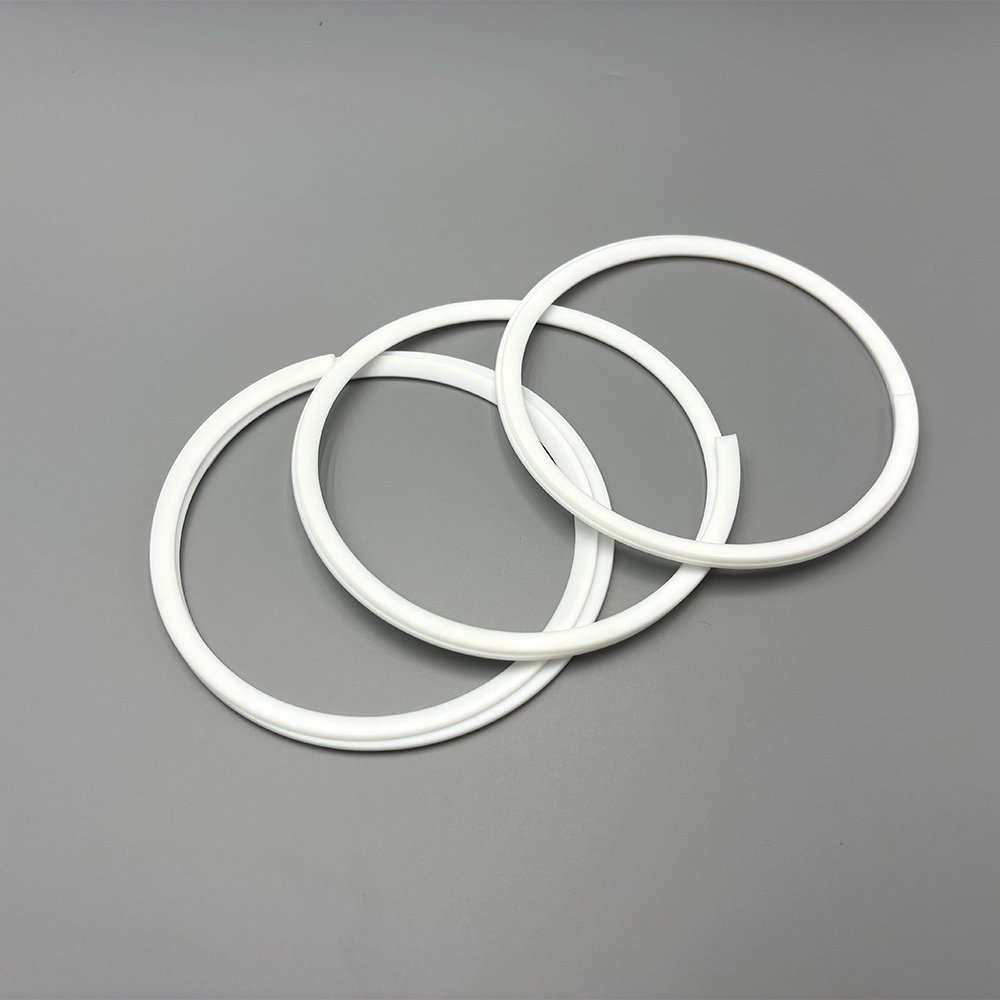

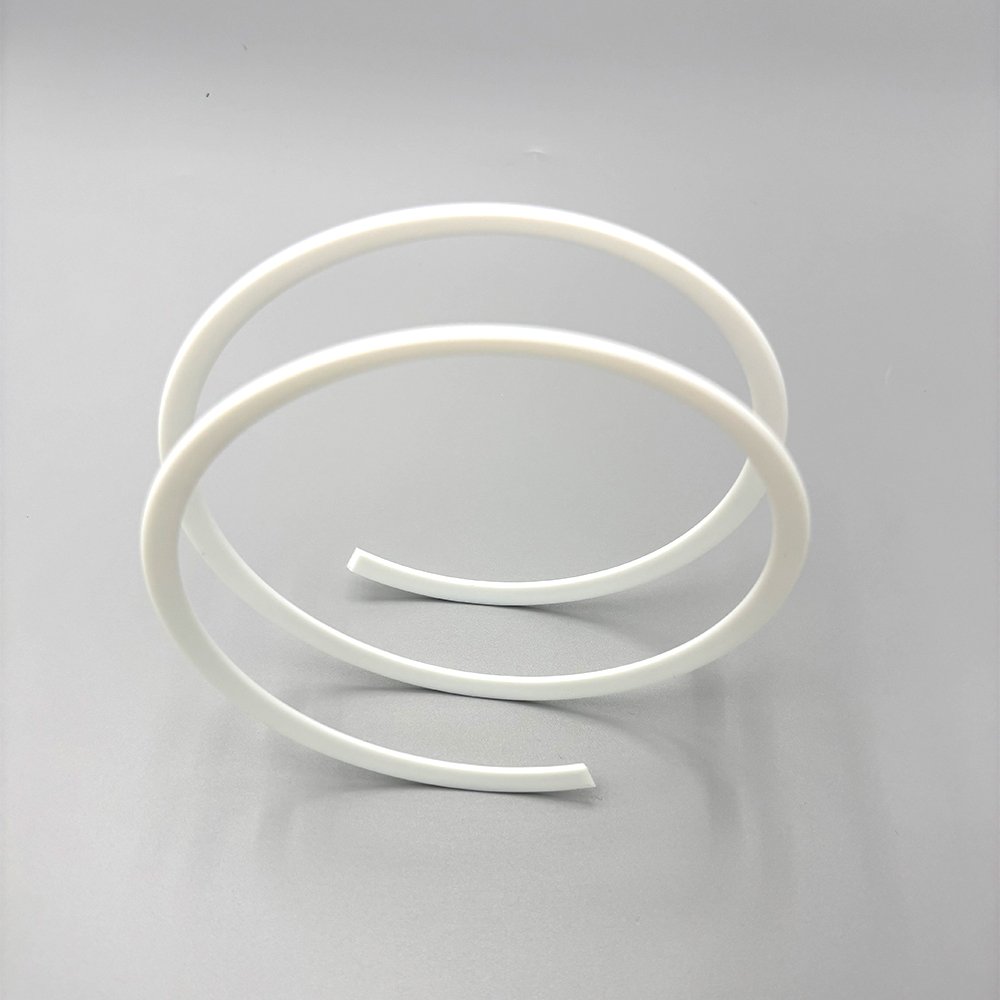

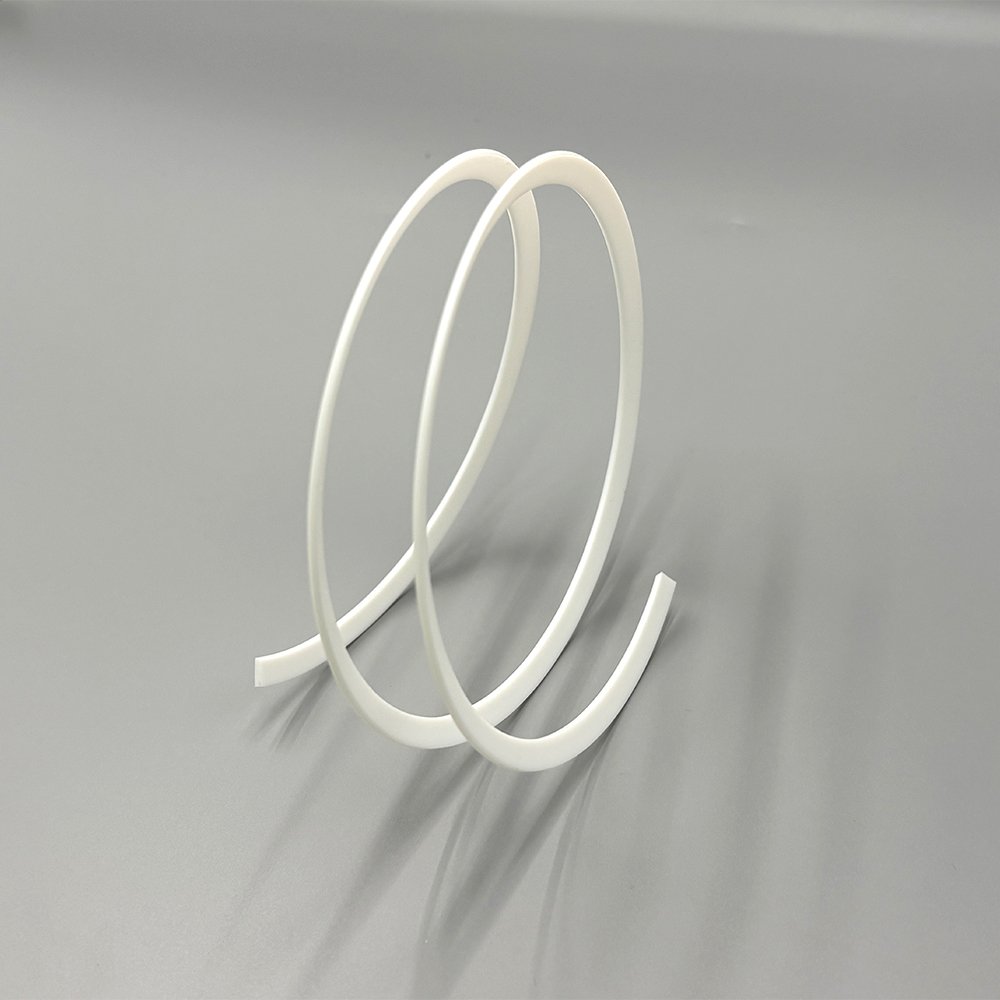

Los anillos de respaldo de PTFE de corte en espiral están hechos de una tira de PTFE continua enrollada en una forma de espiral de múltiples vueltas. Este diseño permite una fácil instalación sin estirar excesivo el anillo tórico y garantiza una buena conformidad con la ranura de sellado y las superficies de acoplamiento.
En comparación con los anillos de respaldo con corte de bufanda sólida (sin cortar) o de una sola vuelta, la estructura de corte en espiral ofrece una mejor flexibilidad y un soporte más uniforme a la junta tórica. Esto reduce el riesgo de extrusión y mejora la fiabilidad general del sistema de sellado, especialmente en aplicaciones de alta presión.
datos técnicos
| suelto | presupuesto |
| tela | PTFE virgen o PTFE relleno (compuestos personalizados disponibles) |
| intención | Anillo de respaldo con corte en espiral de múltiples vueltas |
| funcionar | antihipón -Anillo de soporte de extrusión para juntas tóricas y anillos cuádruples |
| Temperatura de funcionamiento | aprox. -200°C a +260°C (dependiendo de la aplicación) |
| Resistencia química | Excelente resistencia a la mayoría de los ácidos, bases, disolventes y gases |
| Características de fricción | Muy bajo coeficiente de fricción, superficie antiadherente |
| instalación | Instalado en el lado de baja presión de la junta tórica |
| Tamaños estándar | Tamaños de pulgadas según AS568; tamaños métricos disponibles |
| personalización | Tamaños, espesores y materiales especiales disponibles |
| Uso Típico | Sistemas de sellado estáticos de alta presión |
Función y principio de sellado
Las juntas tóricas proporcionan un excelente rendimiento de sellado, pero a alta presión o temperatura elevada pueden deformarse y extruirse en el espacio libre entre las piezas de acoplamiento, lo que puede provocar fugas y fallas prematuras de sellado.
Los anillos de respaldo de PTFE de corte en espiral se instalan en el lado de baja presión del anillo t para soportarlo y bloquear el espacio de extrusión. Al trabajar junto con el anillo tórica, el anillo de respaldo ayuda a mantener la forma del sello bajo carga, aumenta la capacidad de presión y extiende significativamente la vida útil del sistema de sellado.
Ventajas materiales
PTFE es ampliamente reconocido como uno de los materiales más adecuados para anillos de respaldo en entornos exigentes. Ofrece una resistencia excepcional a la mayoría de los productos químicos, incluidos ácidos, bases, disolventes y gases, y permanece estable en un amplio rango de temperatura, generalmente desde aproximadamente -200 °C a +260 °C.
Además, PTFE tiene un coeficiente de fricción muy bajo y una superficie antiadherente, lo que reduce el desgaste en las piezas de junta tórica y de acoplamiento. No absorbe la humedad, no se hincha y no se ve afectado por el envejecimiento o la exposición a los rayos UV, lo que garantiza una excelente estabilidad a largo plazo.
Tipos y disponibilidad

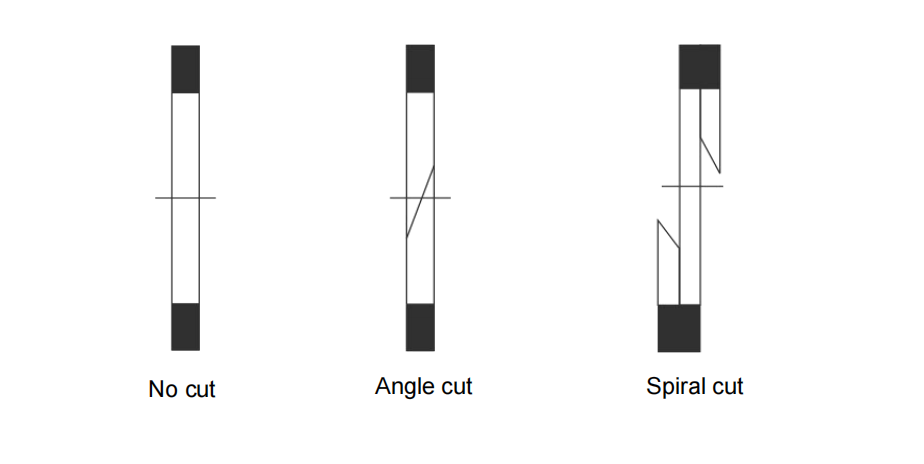

Los anillos de respaldo de PTFE generalmente están disponibles en diseños de corte en espiral sólidos (sin corte), corte en ángulo y de corte en espiral de múltiples vueltas. Entre estas opciones, los anillos de respaldo de PTFE con corte en espiral son los más flexibles y fáciles de instalar, al mismo tiempo que proporcionan un soporte antiextrusión fuerte y confiable.
Suministramos tanto tamaños estándar como soluciones personalizadas, incluidas versiones de tamaño pesado y de tamaño extendido, para cumplir con diferentes niveles de presión, diseños de ranuras y requisitos de aplicación.
Aplicaciones típicas
Los anillos de respaldo de PTFE de corte en espiral se utilizan principalmente en sistemas de sellado estáticos junto con juntas tóricas o anillos cuádruples. Se aplican ampliamente en cilindros hidráulicos y neumáticos, bombas, válvulas y varios tipos de equipos industriales que operan bajo condiciones de alta presión, alta temperatura o medios agresivos.
Son especialmente adecuados para industrias como el petróleo y el gas, el procesamiento químico, la maquinaria pesada y los sistemas industriales generales donde no son suficientes las juntas de elastómero convencionales.
Soluciones de calidad y personalizadas
QZSEALS fabrica anillos de respaldo de PTFE de corte en espiral utilizando métodos de procesamiento avanzados y un estricto control de calidad para garantizar dimensiones precisas y un rendimiento estable. Además de los productos estándar, también ofrecemos soluciones personalizadas basadas en sus dibujos o condiciones de aplicación, incluidos tamaños especiales, espesores y compuestos de PTFE.
