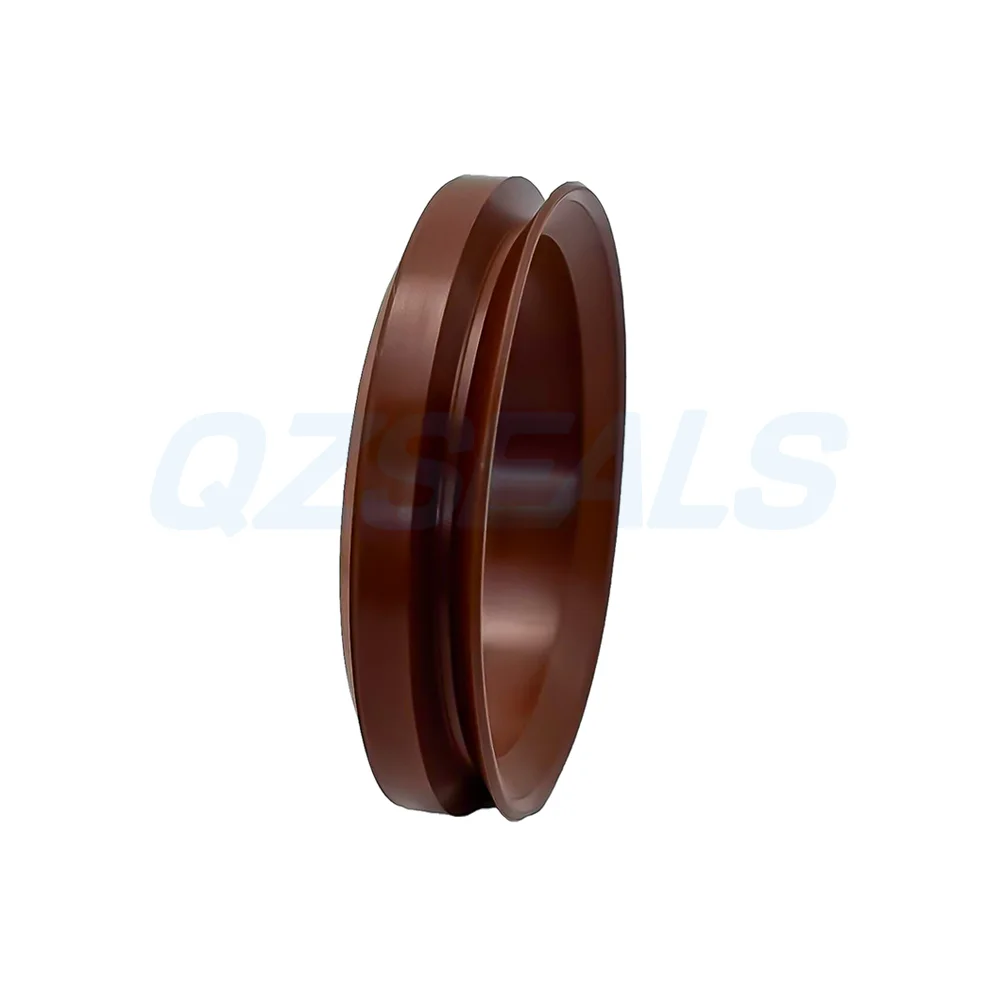

El labio flexible VS Ring compensa las variaciones de desalineación y tolerancia del eje, evitando fugas de aceite o grasa y bloqueando el ingreso de polvo y agua. Ideal para aplicaciones de sellos en V en V-ring tanto en OEM como en uso de reemplazo.
Opciones de material de anillo vs
El anillo VA se fabrica típicamente con elastómeros de alto rendimiento para cumplir con varios requisitos de aplicación. Los materiales más comunes incluyen caucho de nitrilo (NBR) y fluoroelastómero (FKM/VITON), ambos ofreciendo un excelente rendimiento de sellado y durabilidad. La dureza estándar para estos cauchos es de alrededor de 60 Shore A, lo que garantiza una flexibilidad fiable y resistencia al desgaste. Otros materiales como silicona, HNBR y EPDM están disponibles para condiciones de trabajo especiales.
NBR (caucho de nitrilo) – Ofrece una excelente resistencia al aceite y buena elasticidad, ideal para sellar en contacto con aceites minerales, grasas y fluidos hidráulicos. Rango de temperatura de trabajo típico: -40°C a +100°C. Ampliamente utilizado en sellos de automóviles, cojinetes, bombas y sellos de agua en V (por ejemplo, VA y VL).
FKM (Viton) – Proporciona una resistencia superior al calor y a los químicos, capaz de soportar hasta +200°C. Adecuado para uso con aceites sintéticos, ácidos y medios alcalinos, lo que lo hace ideal para ambientes a alta temperatura o químicamente agresivos.
Caucho de silicona (VMQ) – Conocido por su excepcional flexibilidad y estabilidad térmica, manteniendo la elasticidad de -60°C a +200°C. Ideal para aplicaciones de uso alimentario, médicos o al aire libre que requieren un rendimiento de sellado a largo plazo bajo variación de temperatura.
HNBR (caucho de nitrilo hidrogenado) – Una versión hidrogenada de NBR con mayor resistencia a la temperatura y oxidación. Funciona entre -40°C y +150°C, manteniendo una excelente resistencia al aceite. Comúnmente utilizado en procesamiento químico y sistemas hidráulicos de alta temperatura.
EPDM (caucho de etileno propileno dieno) – Exhibe una resistencia excepcional al agua, al vapor y a la intemperie, adecuada para medios no petroleros como agua y aire. Se utiliza típicamente en sistemas de tratamiento de agua, ambientes húmedos y aplicaciones de sellado en exteriores.
datos técnicos
Presión: ≤40MPa
Velocidad: ≤19m/s
Temperatura:-40℃～+200℃(dependiendo del material)
Medio: aceite mineral, aire, agua, emulsión, grasa.
rasgos
- Requiere un trabajo de diseño mínimo sin necesidad de instalación o mecanizado especial.
- Elimina la necesidad de requerimientos de dureza de superficie o de eje.
- Las superficies de acoplamiento no necesitan ser endurecidas.
- No se produce desgaste del eje.
- Proporciona funciones de protección contra la contaminación y sellado.
- Adecuado para aplicaciones de alta velocidad
Perfil de instalación
Tabla de especificaciones de anillos Vs (mm)
| fijar | identificación | sobredosis | colmo | Diámetro del eje | formato | Espesor de la pared | máximo | mínimo |
| respecto de. | D-C | D-C | marido | D1 | marido | siglo | D2 | D3 |
| VS-5 | 4 | 8 | 5.2 | 4.5-5.5 | 3.9 | 2 | d1+1 | d1+6 |
| VS-6 | 5 | 9 | 5.2 | 5.5-6.5 | 3.9 | 2 | d1+1 | d1+6 |
| VS-7 | 6 | 10 | 5.2 | 6.5-8.0 | 3.9 | 2 | d1+1 | d1+6 |
| VS-8 | 7 | 11 | 5.2 | 8.0-9.5 | 3.9 | 2 | d1+1 | d1+6 |
| VS-10 | 9 | 15 | 7.7 | 9.5-11.5 | 5.6 | 3 | d1+1 | d1+9 |
| VS-12 | 10.5 | 16.5 | 7.7 | 11.5-13.5 | 5.6 | 3 | d1+1 | d1+9 |
| VS-14 | 12.5 | 18.5 | 7.7 | 13.5-15.5 | 5.6 | 3 | d1+1 | d1+9 |
| VS-16 | 14 | 20 | 7.7 | 15.5-17.5 | 5.6 | 3 | d1+1 | d1+9 |
| VS-18 | 16 | 22 | 7.7 | 17.5-19 | 5.6 | 3 | d1+1 | d1+9 |
| VS-20 | 18 | 26 | 10.5 | 19-21 | 7.9 | 4 | d1+2 | d1+12 |
| VS-22 | 20 | 28 | 10.5 | 21-24 | 7.9 | 4 | d1+2 | d1+12 |
| VS-25 | 22 | 30 | 10.5 | 24-27 | 7.9 | 4 | d1+2 | d1+12 |
| VS-28 | 25 | 33 | 10.5 | 27-29 | 7.9 | 4 | d1+2 | d1+12 |
| VS-30 | 27 | 35 | 10.5 | 29-31 | 7.9 | 4 | d1+2 | d1+12 |
| VS-32 | 29 | 37 | 10.5 | 31-33 | 7.9 | 4 | d1+2 | d1+12 |
| VS-35 | 31 | 39 | 10.5 | 33-36 | 7.9 | 4 | d1+2 | d1+12 |
| VS-38 | 34 | 42 | 10.5 | 36-38 | 7.9 | 4 | d1+2 | d1+12 |
| VS-40 | 36 | 46 | 13 | 38-43 | 9.5 | 5 | d1+2 | D1+15 |
| VS-45 | 40 | 50 | 13 | 43-48 | 9.5 | 5 | d1+2 | D1+15 |
| VS-50 | 45 | 55 | 13 | 48-53 | 9.5 | 5 | d1+2 | D1+15 |
| VS-55 | 49 | 59 | 13 | 53-58 | 9.5 | 5 | d1+2 | D1+15 |
| VS-60 | 54 | 64 | 13 | 58-63 | 9.5 | 5 | d1+2 | D1+15 |
| VS-65 | 58 | 68 | 13 | 63-68 | 9.5 | 5 | d1+2 | D1+15 |
| VS-70 | 63 | 75 | 15.5 | 68-73 | 11.3 | 6 | d1+3 | D1+18 |
| VS-75 | 67 | 79 | 15.5 | 73-78 | 11.3 | 6 | d1+3 | D1+18 |
| VS-80 | 72 | 84 | 15.5 | 78-83 | 11.3 | 6 | d1+3 | D1+18 |
| VS-85 | 76 | 88 | 15.5 | 83-88 | 11.3 | 6 | d1+3 | D1+18 |
| VS-90 | 81 | 93 | 15.5 | 88-93 | 11.3 | 6 | d1+3 | D1+18 |
| VS-95 | 85 | 97 | 15.5 | 93-98 | 11.3 | 6 | d1+3 | D1+18 |
| VS-100 | 90 | 102 | 15.5 | 98-105 | 11.3 | 6 | d1+3 | D1+18 |
| VS-110 | 99 | 113 | 18 | 105-115 | 13.1 | 7 | d1+4 | d1+21 |
| VS-120 | 108 | 122 | 18 | 115-125 | 13.1 | 7 | d1+4 | d1+21 |
| VS-130 | 117 | 131 | 18 | 125-135 | 13.1 | 7 | d1+4 | d1+21 |
| VS-140 | 126 | 140 | 18 | 135-145 | 13.1 | 7 | d1+4 | d1+21 |
| VS-150 | 135 | 149 | 18 | 145-155 | 13.1 | 7 | d1+4 | d1+21 |
| VS-160 | 144 | 160 | 20.5 | 155-165 | 15 | 8 | d1+4 | d1+24 |
| VS-170 | 153 | 169 | 20.5 | 165-175 | 15 | 8 | d1+4 | d1+24 |
| VS-180 | 162 | 178 | 20.5 | 175-185 | 15 | 8 | d1+4 | d1+24 |
| VS-190 | 171 | 187 | 20.5 | 185-195 | 15 | 8 | d1+4 | d1+24 |
| VS-199 | 180 | 196 | 20.5 | 195-210 | 15 | 8 | d1+4 | d1+24 |
