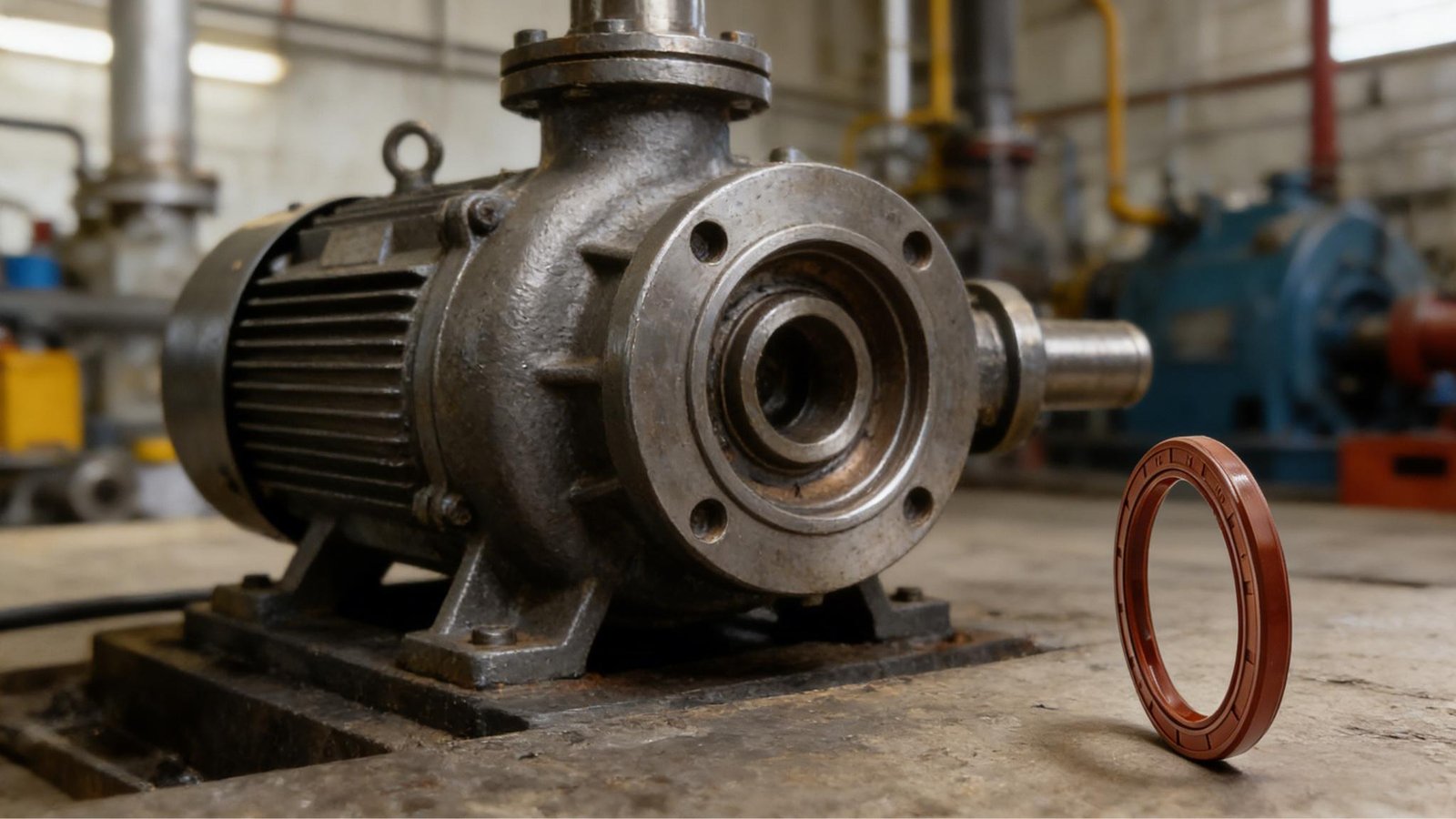

На каждом производстве, от очистных сооружений до фармацевтических лабораторий, насосом является движущаяся жидкость мышцы. Однако наиболее уязвимой точкой любого насоса является то, что вращающийся приводной вал попадает в стационарный мокрый корпус. Это “путь утечки”.”
В QZSeals нас часто спрашивают во время сеансов устранения неполадок: “Как работают уплотнения насоса, чтобы заблокировать эту тропу, когда вал вращается со скоростью 3000 об/мин?” Ответ не волшебный, а точное применение управления трением и гидродинамики. В зависимости от используемой технологии уплотнение работает одним из трех различных способов.
1. Метод “Посадка помех”: радиальные уплотнения для губ
Для насосов низкого давления (например, насосов для трансмиссии масляных трансмиссий) или для защиты корпуса подшипников от загрязнений мы полагаемся на морские уплотнения (часто называют уплотнениями роторного вала).
Как это работает:
Эта печать работает через радиальное сжатие. , йо- Эластомерная кромка изготовлена с внутренним диаметром немного меньше диаметра вала. При установке резина тянется до посадки, создавая плотную полосу давления.
- Роль весны: За кромкой часто застёжка металлической подвязки часто встраивается, чтобы поддерживать это давление, когда резина стареет или вибрирует вал.
- Насосное действие: Высококачественные пломбы, как и наши ТС сальник, имеют гидродинамический вспомогательный (волнистый рисунок) на кромке, который активно перекачивает утечку масла обратно в поддон.
2. Метод “контролируемой утечки”: упаковка сжатия
Перед современными материалами была веревка. на удивление, уплотнение сальников Остается доминирующим методом уплотнения абразивных растворов (добычи) и больших водяных насосов.
Как это работает:
Мы запихиваем в плетеные квадратные веревки из волокон (ПТФЭ, графит или арамид) в “набивку” вокруг вала. Сальник затягивается, чтобы сжать эти кольца на валу.
- Физика: Он работает, физического блокирования щели с помощью податливого материала.
- Улов: Трение создает массивную жару. Поэтому упаковка сальников Должен протекать. , йо- Стабильная капля из перекачиваемой жидкости действует как охлаждающая жидкость. Если вы затянете его, чтобы остановить капельницу, вы сожжете уплотнение и забьете вал.
Для тяжелых работ рекомендуем плетеная упаковка арамидного который может лучше выдерживать трение суспензий лучше, чем стандартный хлопок.
3. Метод “жидкостной пленки”: механические уплотнения
Для 90% современных промышленных применений утечка недопустима. Вот где механическое уплотнение Взятие на себя. Он использует совершенно иной принцип, называемый текучее бель.
Как это работает:
Вместо уплотнения вала (что вызывает износ), механическое уплотнение использует две плоские полированные грани, идущие друг к другу перпендикулярно валу.
1. стационарное лицо: фиксируется на корпусе насоса.
2. Вращающееся лицо: Крепится к валу и крутится с ним.
Физика пробела:
Пружины или гидравлическое давление сдвигают эти грани вместе. Однако они на самом деле не соприкасаются. Между гранями нарисован микроскопический слой перекачиваемой жидкости (толщиной 0,00001 дюйма). Печать “едет” на эту пленку. Он достаточно тесный, чтобы не было выхода жидкости, но достаточно смазано, чтобы предотвратить плавление грани.
Примечание: Здесь критически важны вторичные уплотнительные элементы (статические уплотнения, удерживающие грани). Для высокотемпературных насосов мы используем Уплотнительные кольца FFKM Чтобы эти статические точки не вышли из строя.
Техническое сравнение: выбор правильного механизма
Чтобы помочь вам понять, какой механизм применим к вашему оборудованию, наша инженерная команда составила эту таблицу сравнения.
| Тип уплотнения | Основной механизм | скорость утечки | Лучшее приложение |
|---|---|---|---|
| кромка | Помехи подходят на вал | Очень низко (распускание) | Защита подшипника, шестеренные насосы, масло низкого давления. |
| уплотнение сальников | Блокировка сжатия | Требуется видимая капельница | Горнодобывающие шлаки, дноуглубительные работы, большие водопроводы. |
| механическое уплотнение | Микроскопическая жидкость | Нулевая утечка видимой | Химикаты, топливо, фармацевтика, высокое давление. |
| Весна подпитывается | Пружинная нагрузка + кромка PTFE | почти ноль | клей для дозирования, криогеника, медленная ротация. |
Особые случаи: когда стандартные уплотнения выходят из строя
Иногда “стандартные” правила работы уплотнений насоса не применяются. Например, в дозирующих клеях для клея зависает механическое уплотнение, а протечь сальник.
В этих нишевых случаях мы развертываем пружинные уплотнения. , йо- В них используется U-образная рубашка из ПТФЭ, снабженная энергией коррозионно-стойкой металлической пружины. Они работают, сочетая низкое трение PTFE с постоянной нагрузкой механической пружины, эффективно герметизируя медленные вязкие жидкости без необходимости в жидкой пленке.
заключение
Итак, как работают уплотнения насоса? Они работают, уравновешивая необходимость жесткого барьера против реальности тепла трения. Затягиваете ли вы подписчика на уплотнение сальников или установка точности уплотнение насоса, цель та же: поддержание целостности системы.
В QZSeals мы гарантируем, что ваш механизм зависит от помех, сжатия или жидкой пленки, используемых материалов — от углерода до вольфрама и витона — спроектированы так, чтобы выдерживать конкретную физику вашего насоса.
