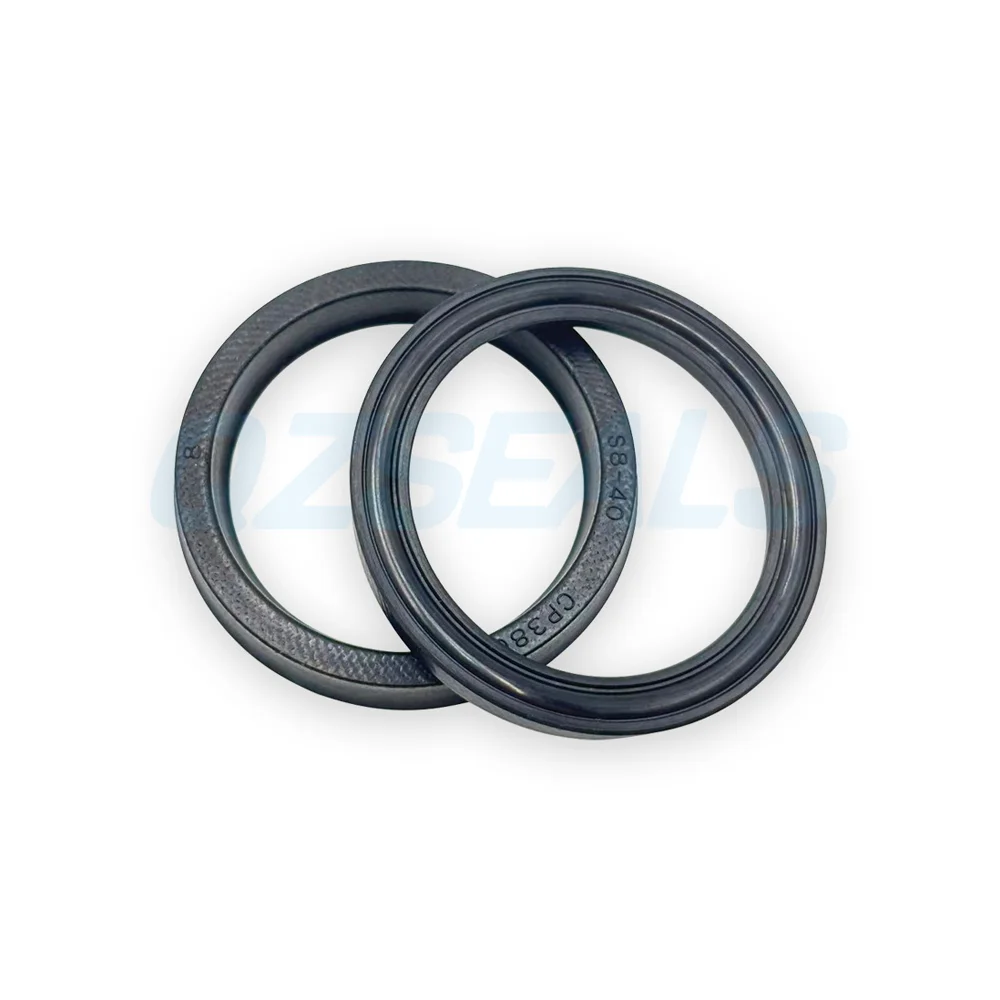

Предварительное сжатие уплотнительной кромки стержневого уплотнения S8 обеспечивает надежную герметизацию при низком давлении. При повышении давления в системе резиновый элемент подачи напряжения прикладывает дополнительное усилие к U-образному кольцу, расширяя контактную поверхность и усиливая эффект уплотнения. Тканевая часть обеспечивает превосходную прочность и долговечность, защищая резиновую часть и сохраняя при этом тонкую масляную пленку для снижения трения и износа — идеально подходит для высокопроизводительных гидравлических и пневматических систем.
материальный
- NBR с тканью, черный
- FKM/Viton с тканью, коричневый
Технические данные
Давление: ≤25МПа
Скорость: ≤0,5 м/с
Температура: -30℃～+100℃ (в зависимости от материала)
Среда: обычное гидравлическое масло на нефтяной основе, вода, эмульгированная смесь.
Установочный профиль
Экструзионный зазор: зазор для выдавливания со стороны, не находящейся под давлением, во время работы уплотнения играет ключевую роль в общей эффективности уплотнения. Если размер зазора превышает рекомендуемое значение, указанное в таблице ниже, потребуется установить пластиковое стопорное кольцо позади уплотнения, чтобы предотвратить выдавливание и обеспечить долговременную надежность гидравлических систем.
16МПа 25МПа
≤6 0.2 0.1
>6-0 0.2 0.1
>10-15 0.2 0.1
Инструкция по установке
Чтобы избежать повреждения уплотнительной кромки, при монтаже необходимо следить за тем, чтобы не было острых краев.
Таблица технических характеристик (мм)
| Имя | d | D | h |
| S8-20 | 20 | 28 | 6 |
| S8-25 | 25 | 33 | 6 |
| S8-28 | 28 | 36 | 6 |
| S8-30 | 30 | 38 | 6 |
| S8-32 | 32 | 40 | 6 |
| S8-35 | 35 | 43 | 6 |
| S8-36 | 36 | 44 | 6 |
| S8-40 | 40 | 48 | 6 |
| S8-42 | 42 | 50 | 6 |
| S8-45 | 45 | 55 | 7.5 |
| S8-50 | 50 | 60 | 7.5 |
| S8-53 | 53 | 63 | 7.5 |
| S8-55 | 55 | 65 | 7.5 |
| S8-56 | 56 | 66 | 7.5 |
| S8-60 | 60 | 70 | 7.5 |
| S8-63 | 63 | 75 | 9 |
| S8-65 | 65 | 77 | 9 |
| S8-68 | 68 | 80 | 9 |
| S8-70 | 70 | 82 | 9 |
| S8-75 | 75 | 87 | 9 |
| S8-78 | 78 | 90 | 9 |
| S8-80 | 80 | 92 | 9 |
| S8-85 | 85 | 97 | 9 |
| S8-88 | 88 | 100 | 9 |
| S8-90 | 90 | 100 | 9 |
| S8-95 | 95 | 110 | 11.3 |
| S8-100 | 100 | 115 | 11.3 |
