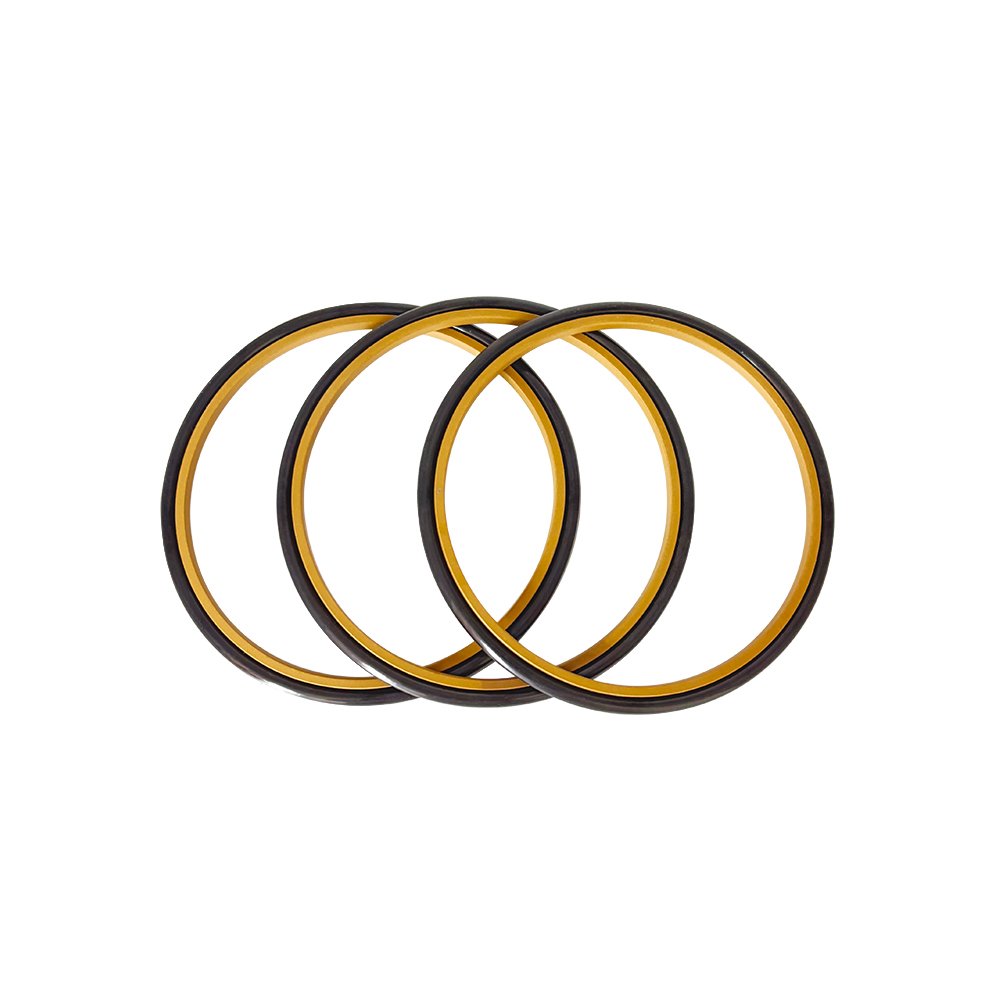

Ступенчатые уплотнения GSJ это уплотнения одинарного действия, которые сочетают в себе скользящее уплотнительное кольцо и уплотнительное кольцо для подачи питания, обычно используемые в качестве уплотнения штока в гидравлических системах уплотнения. Он обеспечивает очень высокую стабильность давления под нагрузкой, хорошую теплопроводность, отличную устойчивость к экструзии, высокую стойкость к истиранию, низкое трение и нулевое проскальзывание. Монтажные пазы соответствуют стандартам ISO 7425/2 и GB/T 15242.3.
Технические данные
Давление: ≤40 МПа
Скорость: ≤15 м/с
Температура: NBR -30~ +120℃
FKM -20~+220
Среды: Огнестойкие гидравлические жидкости, гидравлические масла на нефтяной основе, экологически чистые биоразлагаемые жидкости (био-масла), вода
Области применения: Ступенчатые уплотнения GSJ подходят для работы с широким диапазоном ходов, различными жидкостями и высокими температурами. Типичные области применения включают мобильную гидравлику, экскаваторы, ковочные прессы, прессы для производства керамической плитки, прокатные станы, машины для литья под давлением и станкостроение.
Особенности
Стабильность размеров, не подверженная изменениям температуры.
- Отличные динамические и статические характеристики уплотнения.
- Высокая устойчивость к экструзии.
- Низкое трение, без прилипания, скольжения или ползучести.
- Отсутствие улавливания давления; можно последовательно устанавливать несколько уплотнений.
- Превосходный амортизирующий эффект при сильном ударе
- Высокая коррозионная стойкость.
Установочный профиль
Рекомендации по применению и установке
- Рекомендуемое применение
При нормальных условиях эксплуатации это уплотнение лучше всего использовать в качестве буферного уплотнения в гидравлической системе. Его не рекомендуется использовать в качестве единственного уплотнительного элемента.
Однако, если скорость втягивания поршня выше, чем ее продление, уплотнение может использоваться независимо, но для надежной работы его необходимо сочетать с пылезащитным стеклоочистителем с двойной кромкой. - Требования к соответствию уплотнительных колец
До тех пор, пока другие характеристики соответствующего уплотнительного кольца соответствуют требуемым стандартам, уплотнительное кольцо с внутренним диаметром, на 1-2% превышающим значение по каталогу, будет функционировать должным образом и не повлияет на эффективность уплотнения. - Способ установки
Во время установки уплотнительное кольцо можно аккуратно сложить в форме сердечка, чтобы поместить его в паз - складки не должны образовываться.
Из двух сценариев, показанных на контрольной иллюстрации, условие А является приемлемым, в то время как условия В следует избегать. - Направление установки
Убедитесь в правильности установки: для достижения надлежащей эффективности уплотнения ступенька/выемка уплотнения должна быть направлена в направлении давления масла. - Требования к твердости поверхности
Для обеспечения оптимальной производительности и износостойкости твердость поверхности штока поршня должна составлять HRC 40 или выше.
Таблица спецификаций ступенчатые уплотнения GSJ (мм)
| №. | ID(d) | OD(D) | Ширина (L) |
| GSJ-20 | 20 | 31 | 4.2 |
| GSJ-25 | 25 | 36 | 4.2 |
| GSJ-28 | 28 | 39 | 4.2 |
| GSJ-30 | 30 | 41 | 4.2 |
| GSJ-32 | 32 | 43 | 4.2 |
| GSJ-35 | 35 | 46 | 4.2 |
| GSJ-36 | 36 | 47 | 4.2 |
| GSJ-38 | 38 | 53.5 | 6.3 |
| GSJ-40 | 40 | 55.5 | 6.3 |
| GSJ-42 | 42 | 57.5 | 6.3 |
| GSJ-45 | 45 | 60.5 | 6.3 |
| GSJ-50 | 50 | 65.5 | 6.3 |
| GSJ-55 | 55 | 70.5 | 6.3 |
| GSJ-56 | 56 | 71.5 | 6.3 |
| GSJ-60 | 60 | 75.5 | 6.3 |
| GSJ-63 | 63 | 78.5 | 6.3 |
| GSJ-65 | 65 | 80.5 | 6.3 |
| GSJ-68 | 68 | 83.5 | 6 |
| GSJ-70 | 70 | 85.5 | 6.3 |
| GSJ-75 | 75 | 90.5 | 6.3 |
| GSJ-80 | 80 | 95.5 | 6.3 |
| GSJ-85 | 85 | 100.5 | 6.3 |
| GSJ-90 | 90 | 105.5 | 6.3 |
| GSJ-95 | 95 | 110.5 | 6.3 |
| GSJ-100 | 100 | 115.5 | 6.3 |
| GSJ-105 | 105 | 120.5 | 6.3 |
| GSJ-110 | 110 | 125.5 | 6.3 |
| GSJ-115 | 115 | 130.5 | 6.3 |
| GSJ-120 | 120 | 135.5 | 6.3 |
| GSJ-125 | 125 | 140.5 | 6.3 |
| GSJ-130 | 130 | 145.5 | 6.3 |
| GSJ-140 | 140 | 155.5 | 6.3 |
| GSJ-145 | 145 | 160.5 | 6.3 |
| GSJ-150 | 150 | 165.5 | 6.3 |
| GSJ-160 | 160 | 175.5 | 6.3 |
